Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

29 de abril de 2024

Reporte elaborado por: IPA https://intlpa.com/

Información General del Centro de Carga

Información del Centro de Carga
Empresa: Daimler Truck México
Dirección: Carr. Santiago Tianguistenco 786 C.P 5263 Santiago Tianguistenco de Galeana MX
Responsable Planta: Ing. Martín Vázquez
Correo: @.com
Descripción Actividades Centro de Carga
Nombre del tablero, maquina o equipo que se está midiendo:
Descripción general de la carga que se está midiendo (electrónica, sensible, fundición, motores, etc):
Información del Medidor PQ
Marca: PQube
Clase: A
Muestreo: 5min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 23 kV, 60 Hz
Nivel de tensión del punto de medición: 277/480 V
Demanda Contratada: 1 MW
Corriente de Demanda Máxima \(I_L\): 1604.90 A
Corriente Máxima de Corto Circuito \(Icc\): 2500 A
Transformador del Tablero: 1 MVA
Medición: Mensual
Fecha de medición inicial: 01/03/2024
Fecha de medición final: 31/03/2024

Diagrama Unifilar

Resumen General

Nota
  • Se observa un nivel de tensión con mala calidad, esto es, durante el periodo de medición se observaron voltajes que sobrepasan los límites máximos y mínimos recomendados. Así mismo se observaron dos interrupciones de energía. La distorsión armónica de la tensión se encuentra por debajo del límite máximo con una distorsión promedio de 2.2% lo cual es adecuado. La medición de flickers indica que es una tensión con bastantes variaciones.
Tip
  • Ninguno
Importante
  • Revisar a detalle la calidad del voltaje en el punto de medición, y revisar si se han tenido problemas en la operación de los equipos con posible causa la tensión.
Precaución
  • Ninguno
Advertencia
  • Ninguna

Descargar reporte PDF

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (MW)
min. p5 p50 mean. p95 p99 max.
0.00 0.05 0.55 0.40 0.67 0.68 0.75

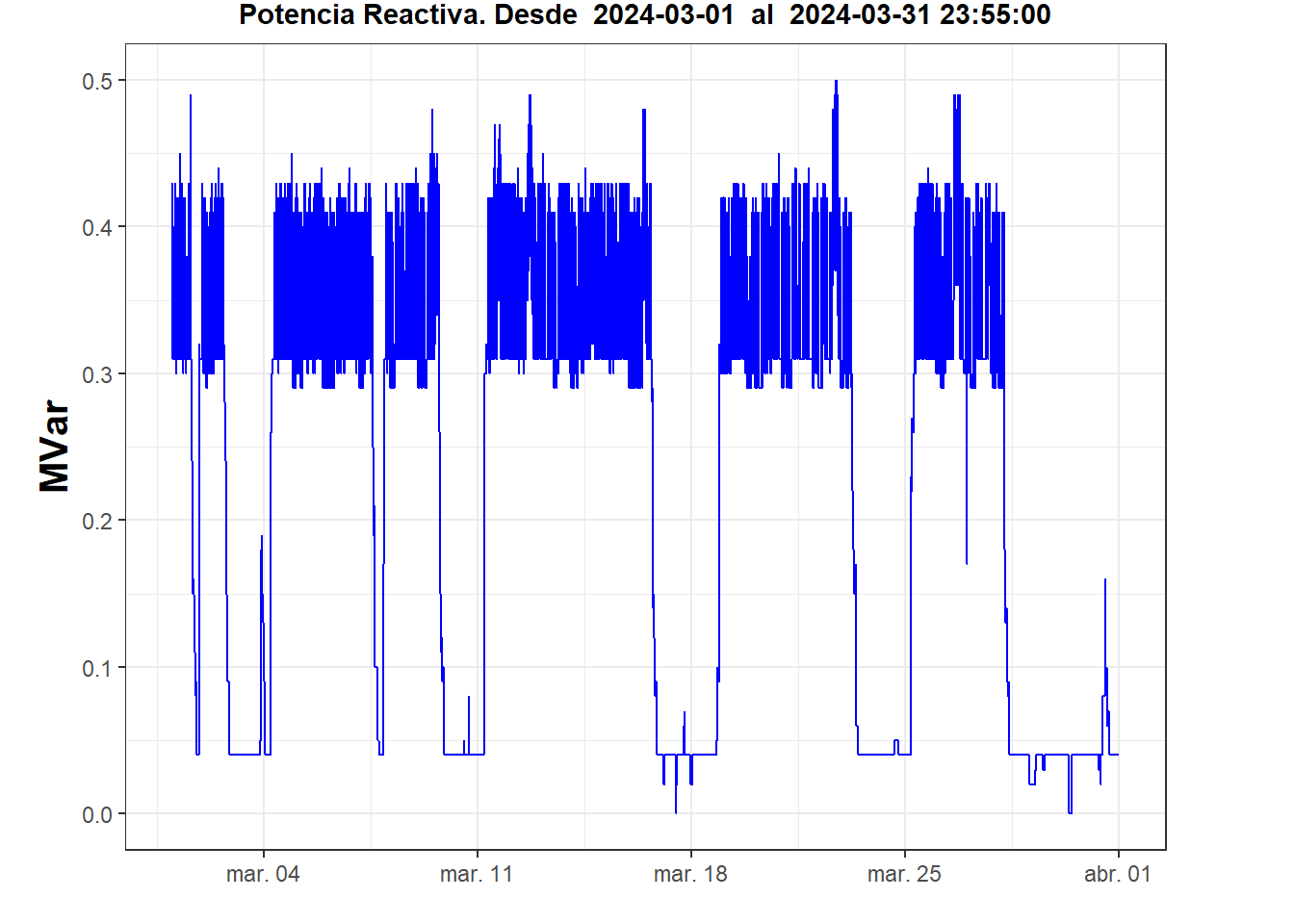

Potencia Reactiva (MVAr)
min. p5 p50 mean. p95 p99 max.
0.00 0.04 0.31 0.24 0.42 0.44 0.50
Potencia Aparente (MVA)
min. p5 p50 mean. p95 p99 max.
0.00 0.06 0.63 0.46 0.79 0.80 0.90

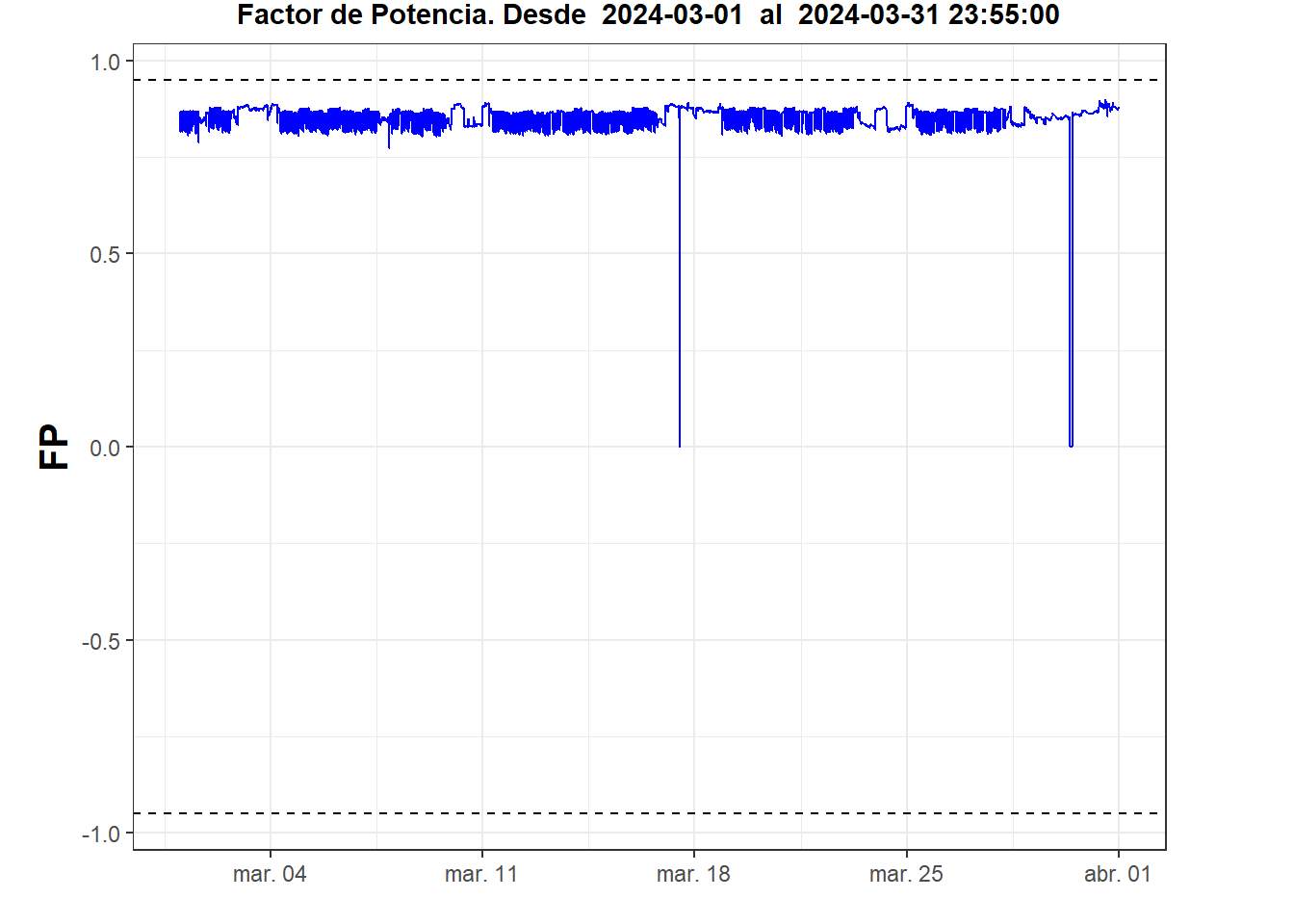

Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.00 0.82 0.86 0.85 0.88 0.89 0.90
THDv (%)
min. p5 p50 mean. p95 p99 max.
0.00 0.99 2.32 2.15 3.09 3.30 3.77
THDi (%)
min. p5 p50 mean. p95 p99 max.
0.00 4.94 8.69 8.15 11.40 11.99 13.21
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.91 59.98 60.00 60.00 60.02 60.03 60.08
Vrms Máx (V)
min. p5 p50 mean. p95 p99 max.
0.60 267.30 275.50 274.39 283.00 285.40 334.50
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
0.60 266.10 274.50 273.39 282.40 284.80 287.60
Vrms Mín (V)
min. p5 p50 mean. p95 p99 max.
0.00 264.10 273.30 271.98 281.70 284.20 287.20
Irms Máx (A)
min. p5 p50 mean. p95 p99 max.
0.00 127.20 1,159.30 931.50 1,598.30 1,628.60 1,906.10
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
0.00 118.40 1,129.00 823.37 1,337.20 1,383.50 1,604.90
Irms Mín (A)
min. p5 p50 mean. p95 p99 max.
0.00 115.10 1,091.00 765.28 1,156.60 1,254.00 1,438.00
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.03 0.05 0.09 0.26 0.16 0.41 1,192.45
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.05 0.07 0.10 0.20 0.25 4.84 7.85

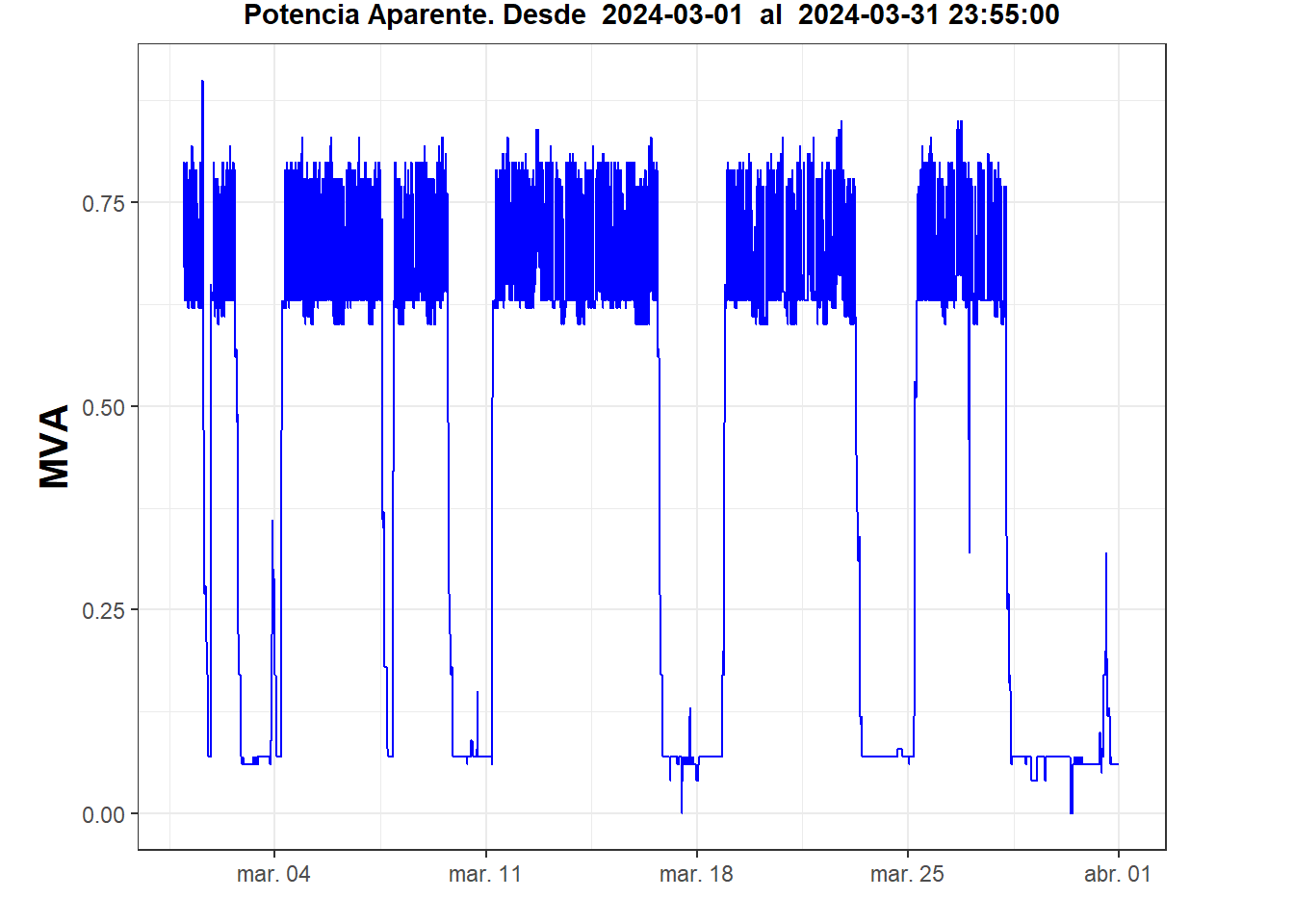

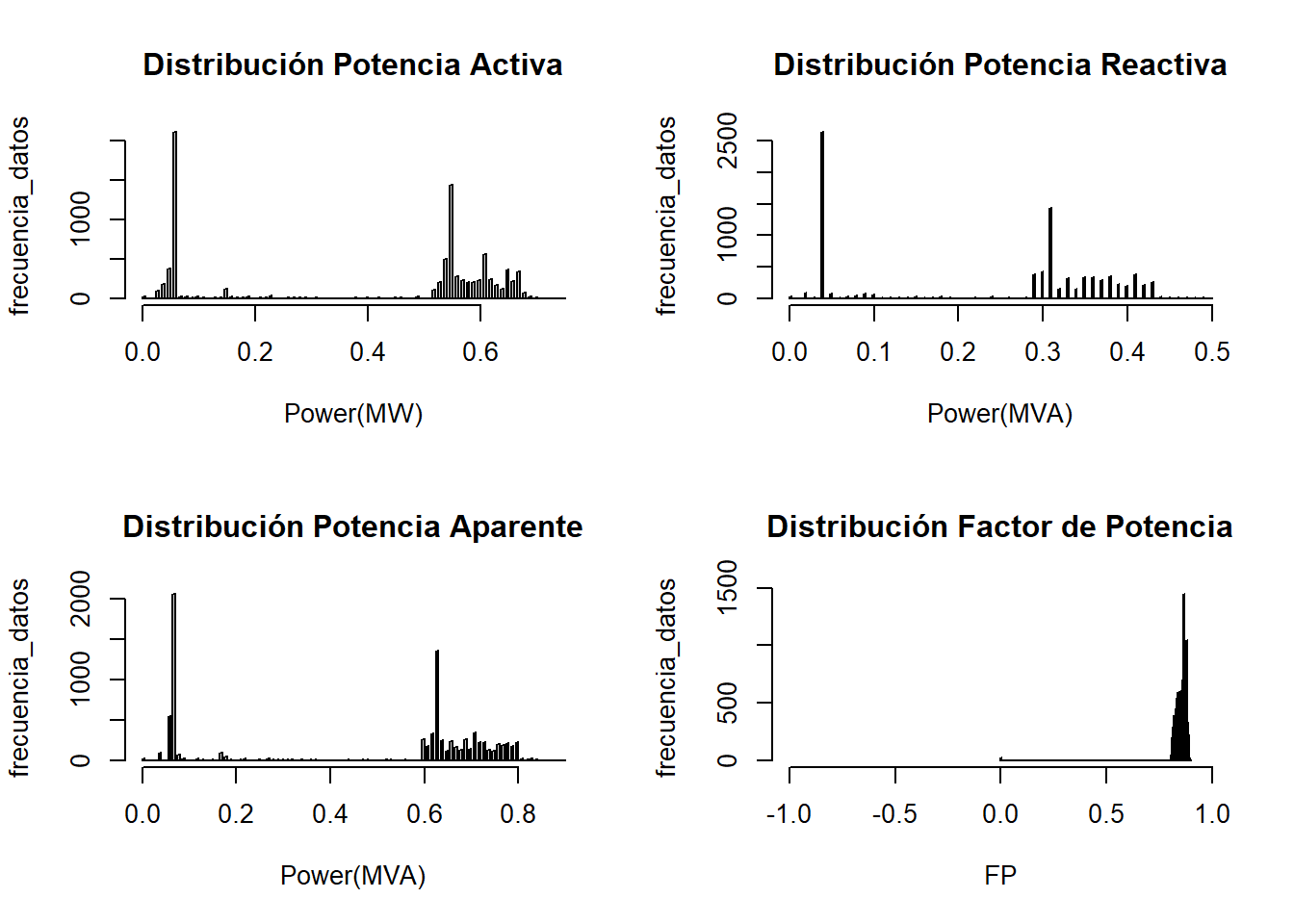

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. :0.00 Min. :0.00 Min. :0.00 Min. :0.00
1st Qu.:0.06 1st Qu.:0.04 1st Qu.:0.07 1st Qu.:0.84
Median :0.55 Median :0.31 Median :0.63 Median :0.86
Mean :0.40 Mean :0.24 Mean :0.46 Mean :0.85
3rd Qu.:0.60 3rd Qu.:0.36 3rd Qu.:0.70 3rd Qu.:0.87
Max. :0.75 Max. :0.50 Max. :0.90 Max. :0.90

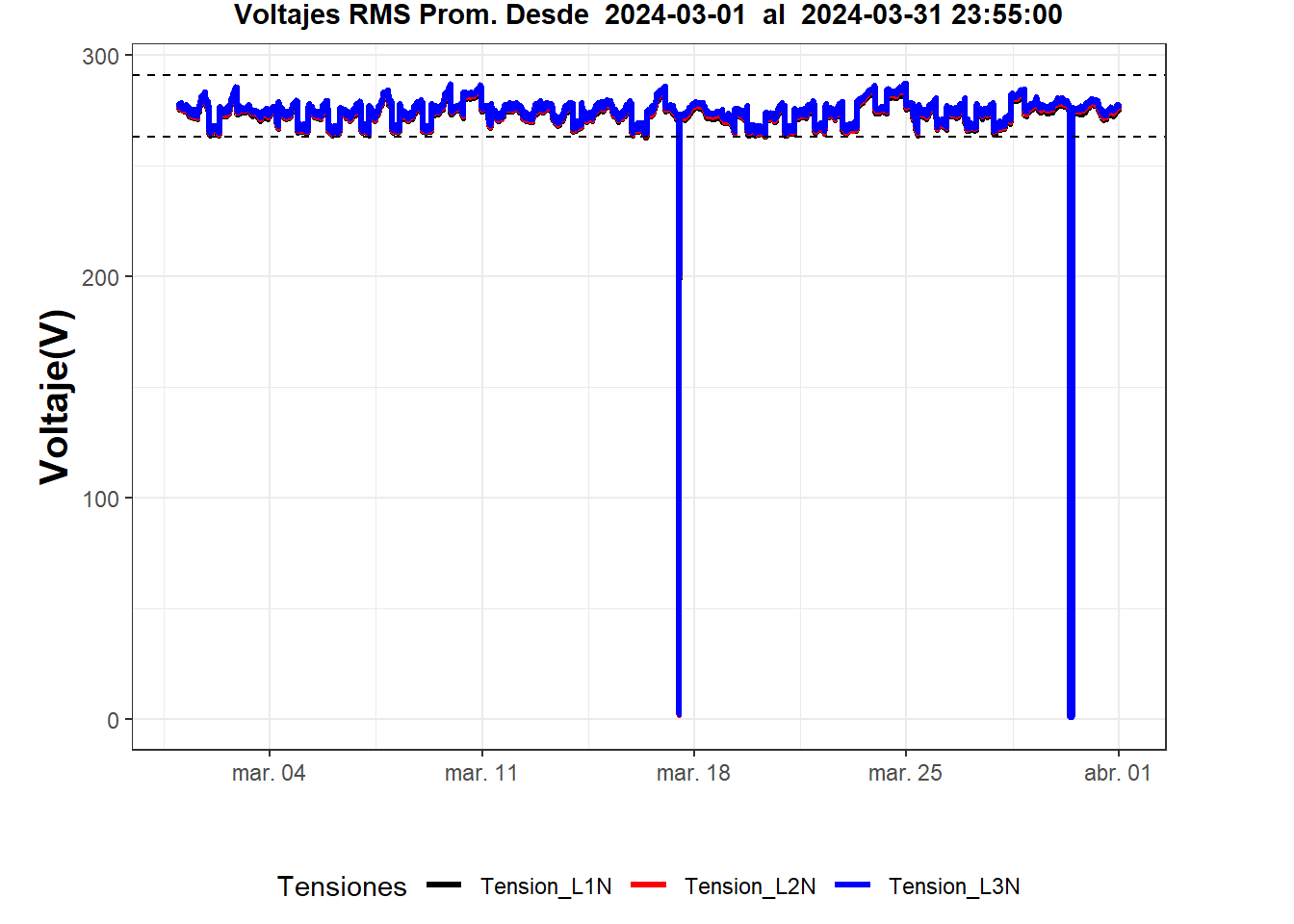

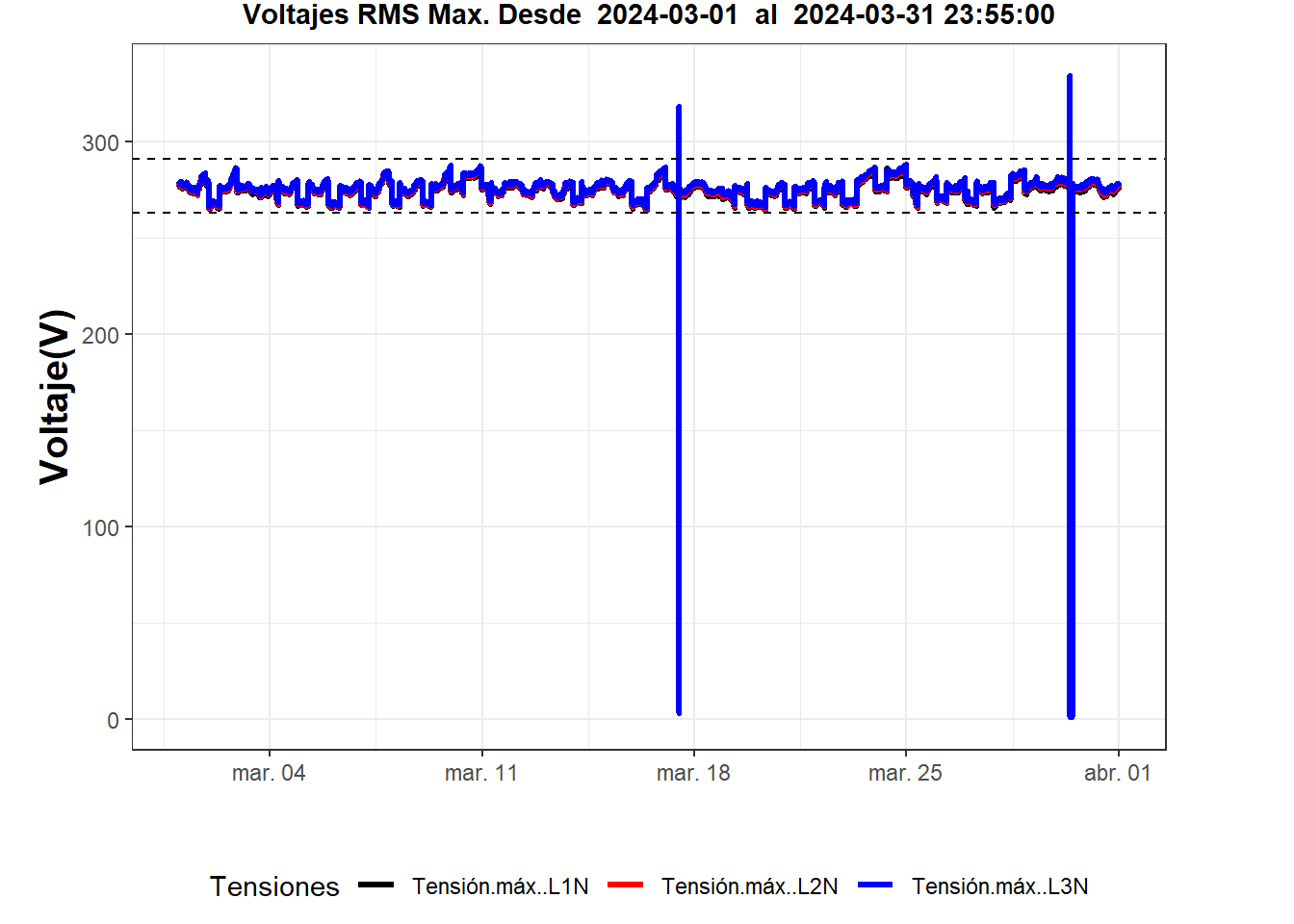

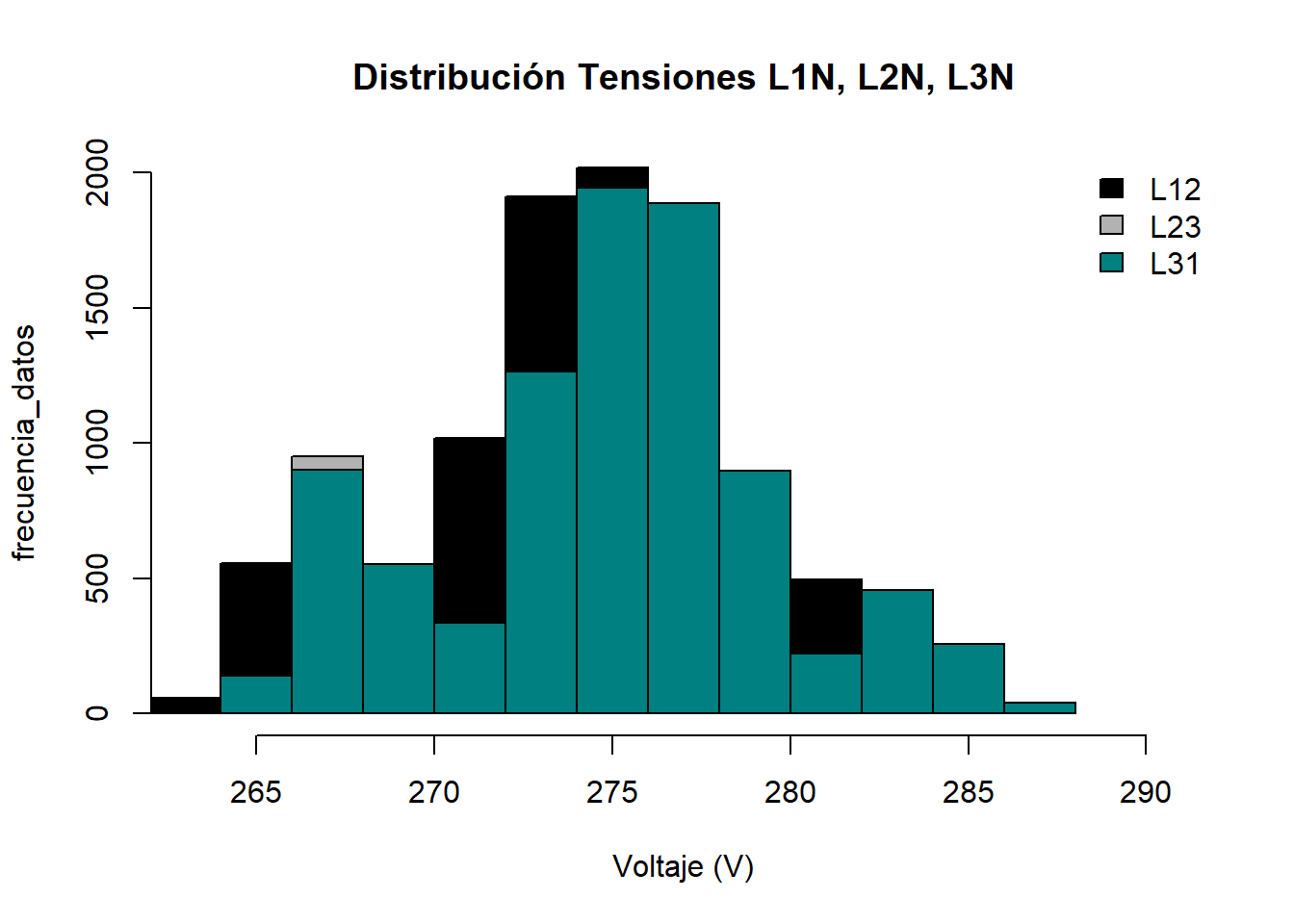

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
Tensión L1N Tensión L2N Tensión L3N
Min. : 0.7 Min. : 0.6 Min. : 0.7
1st Qu.:271.3 1st Qu.:271.9 1st Qu.:272.8
Median :273.8 Median :274.6 Median :275.4
Mean :272.6 Mean :273.4 Mean :274.2
3rd Qu.:276.0 3rd Qu.:276.9 3rd Qu.:277.6
Max. :285.7 Max. :286.6 Max. :287.6

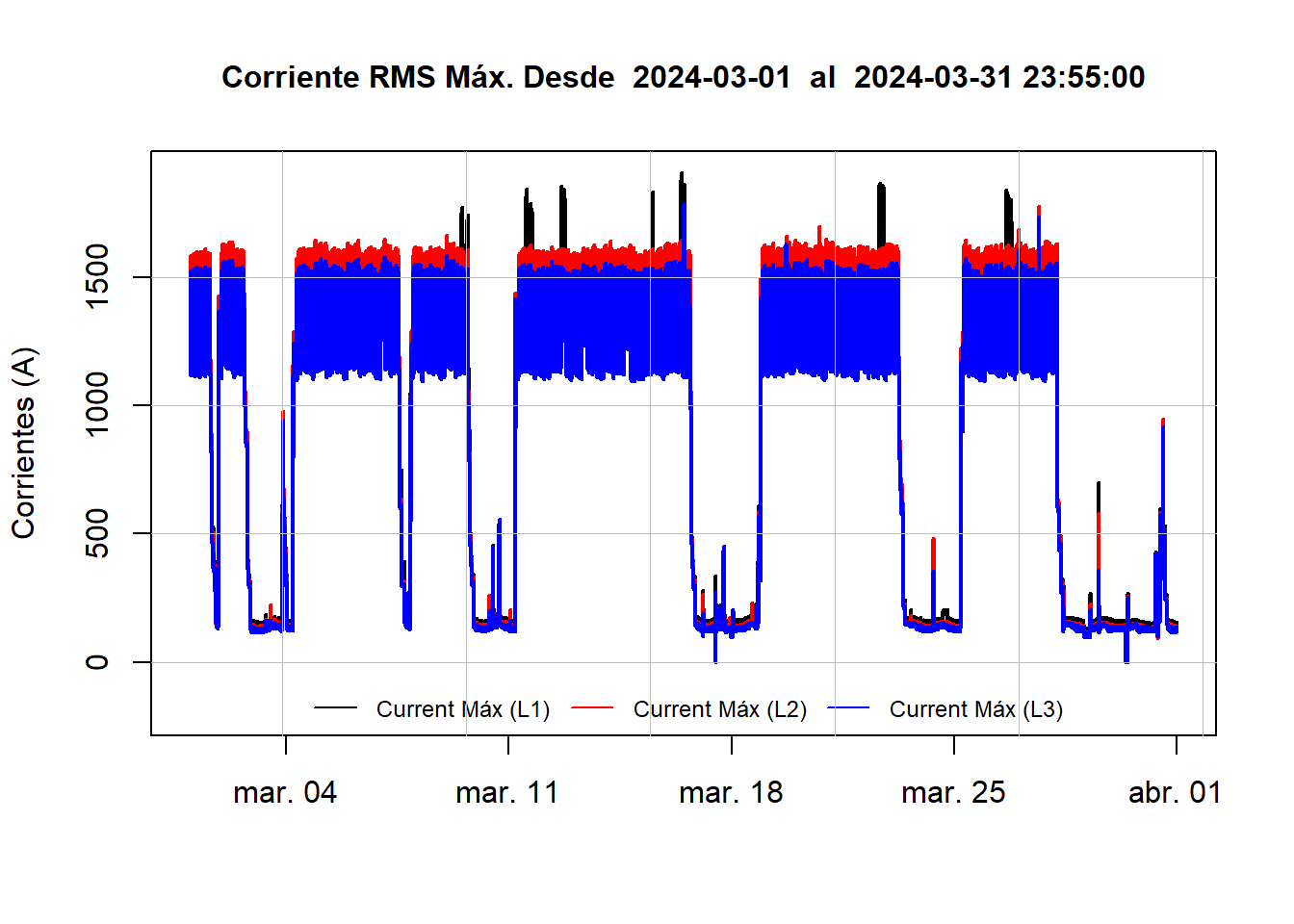

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
Corriente L1 Corriente L2 Corriente L3
Min. : 0.0 Min. : 0.0 Min. : 0.0
1st Qu.: 148.7 1st Qu.: 131.6 1st Qu.: 126.1
Median :1131.8 Median :1162.1 Median :1103.1
Mean : 832.5 Mean : 839.3 Mean : 798.3
3rd Qu.:1228.7 3rd Qu.:1250.2 3rd Qu.:1190.2
Max. :1604.9 Max. :1498.6 Max. :1438.5

Sección: Desbalances

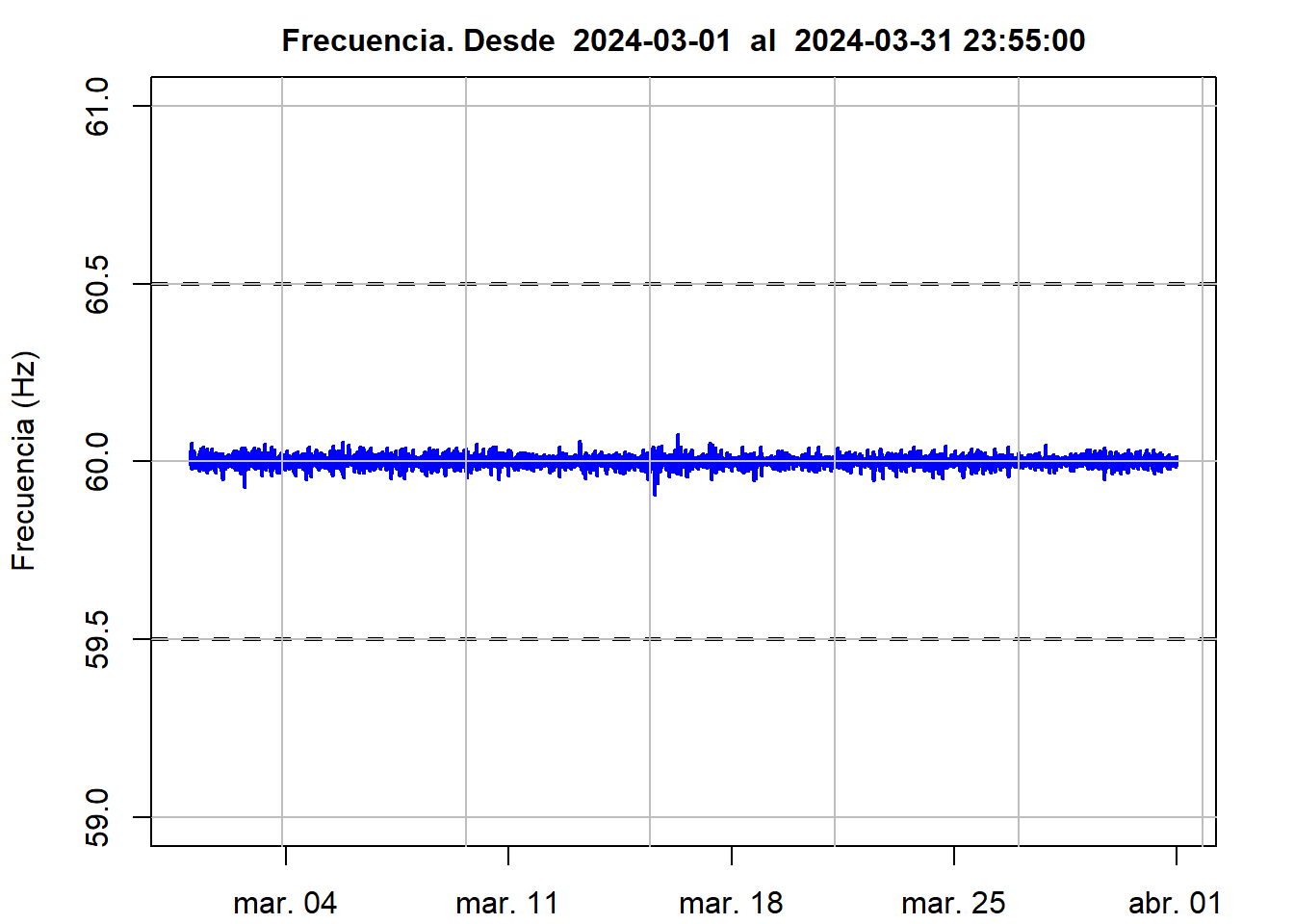

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.91
1st Qu.:59.99
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.08
NA's :26

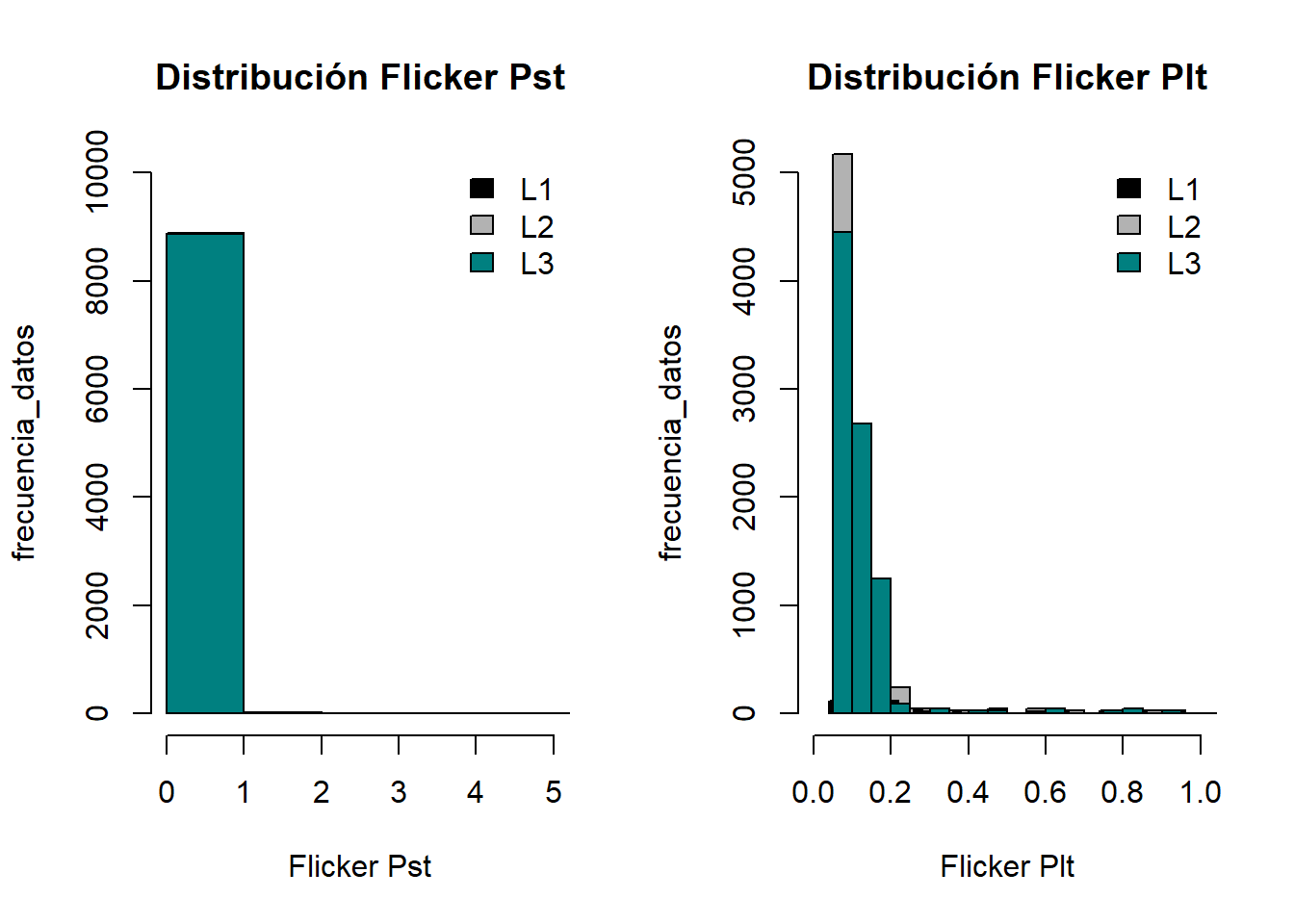

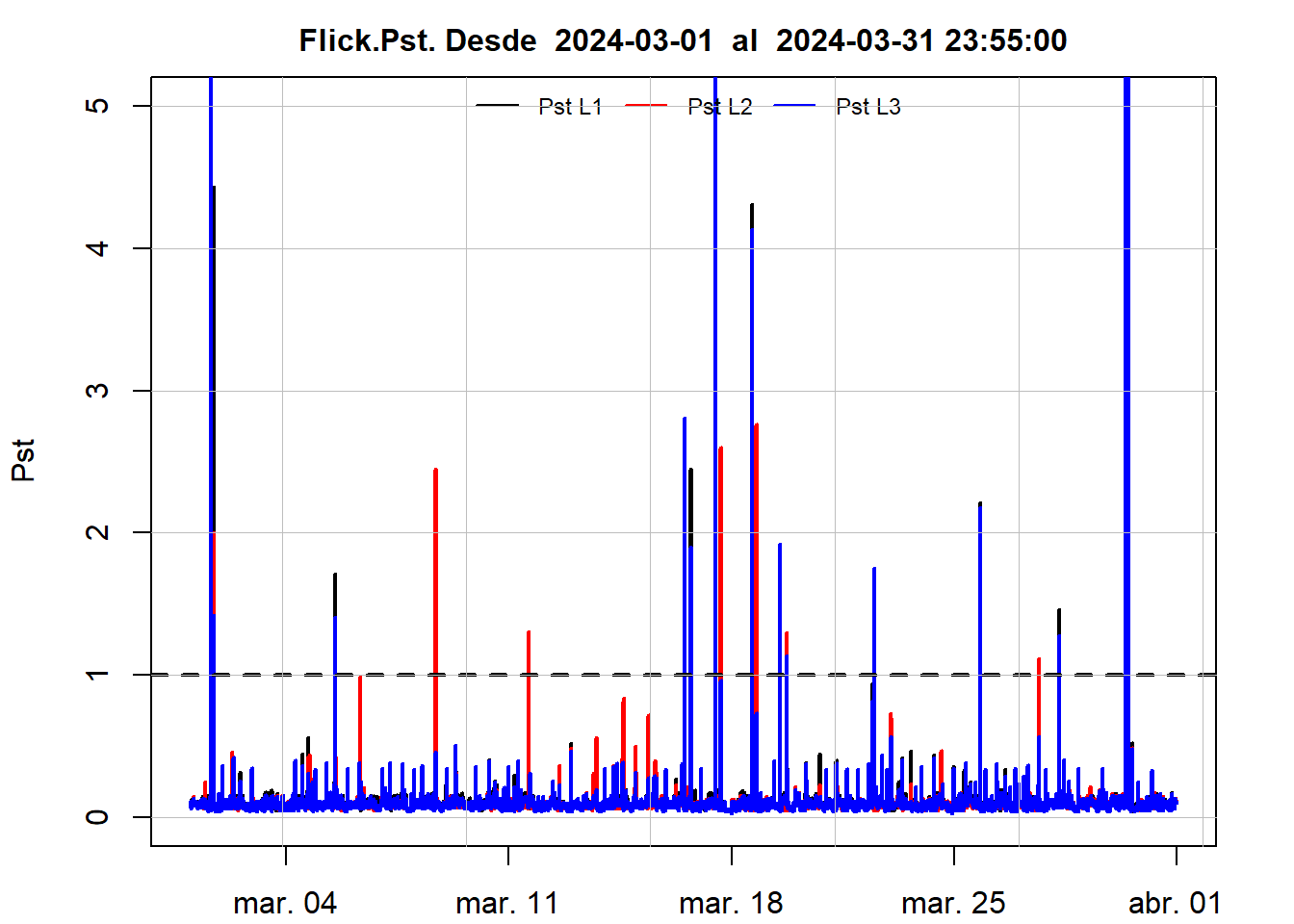

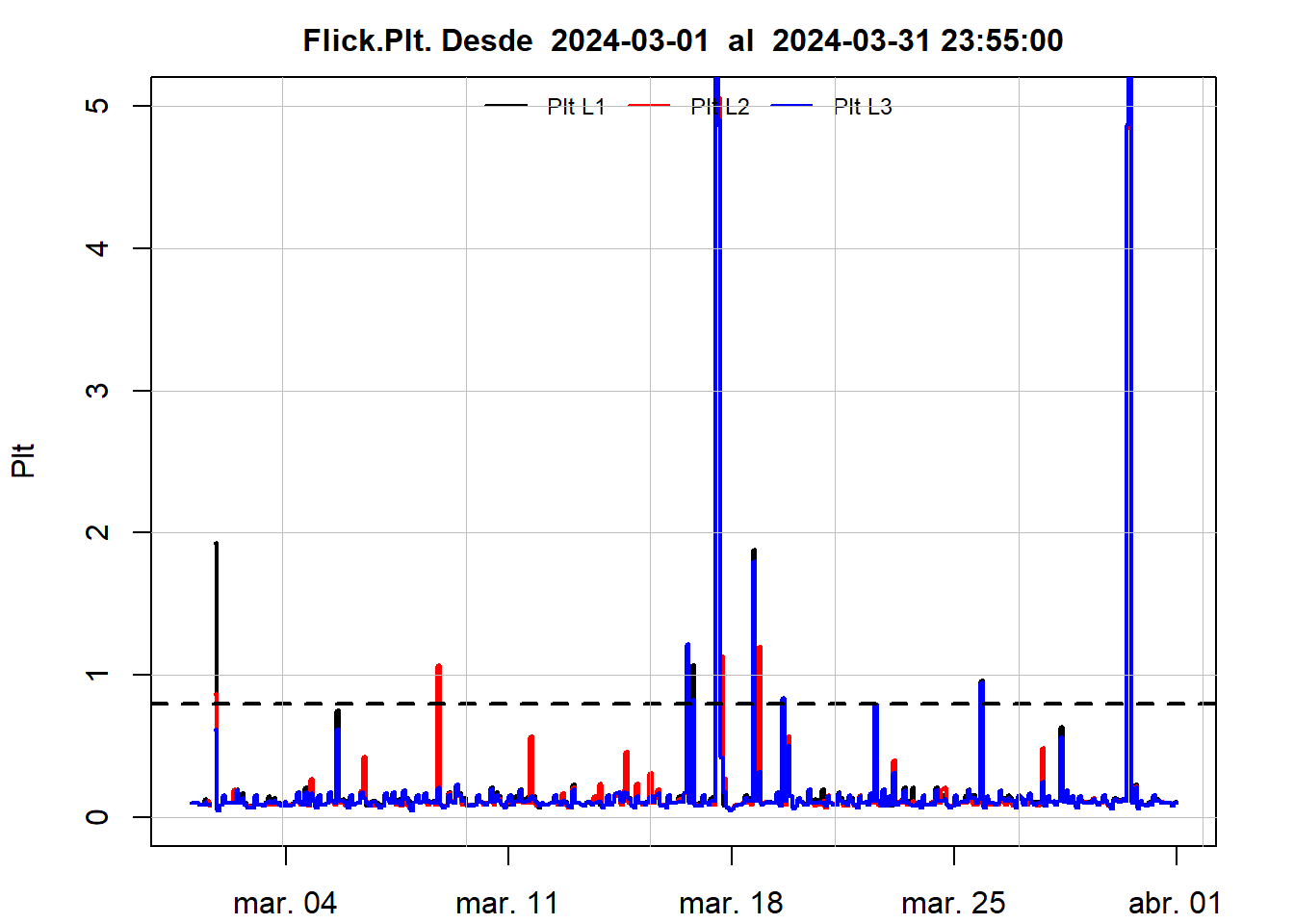

Sección: Flickers

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. : 0.03 Min. : 0.03 Min. : 0.03 Min. :0.05 Min. :0.05 Min. :0.05
1st Qu.: 0.07 1st Qu.: 0.07 1st Qu.: 0.07 1st Qu.:0.09 1st Qu.:0.09 1st Qu.:0.09
Median : 0.09 Median : 0.09 Median : 0.09 Median :0.11 Median :0.10 Median :0.10
Mean : 0.26 Mean : 0.25 Mean : 0.26 Mean :0.20 Mean :0.19 Mean :0.20
3rd Qu.: 0.12 3rd Qu.: 0.11 3rd Qu.: 0.11 3rd Qu.:0.15 3rd Qu.:0.13 3rd Qu.:0.13
Max. :1192.44 Max. :1192.45 Max. :1192.44 Max. :5.60 Max. :7.71 Max. :7.85
NA's :5 NA's :5 NA's :5 NA's :39 NA's :39 NA's :39

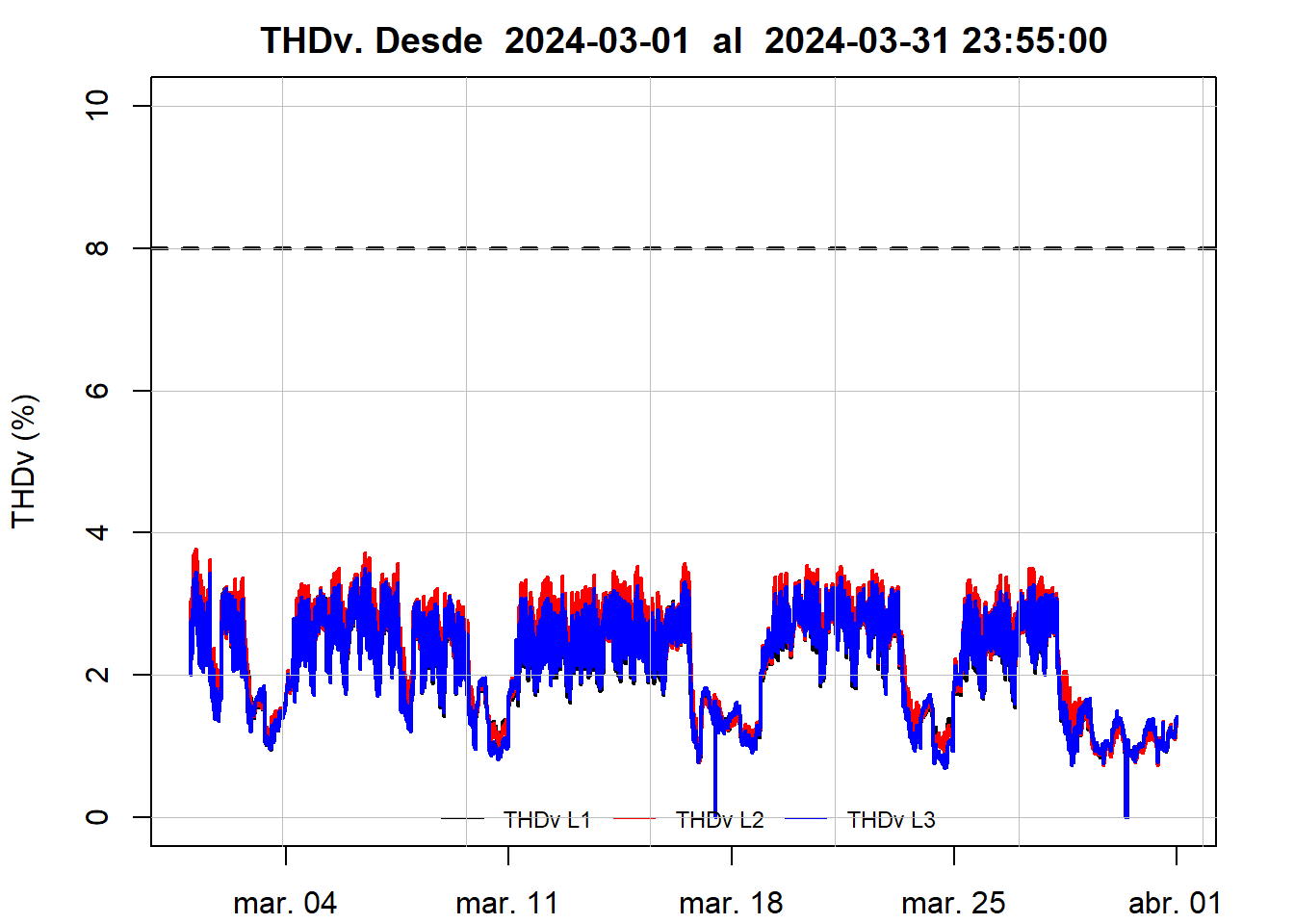

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :0.0 Min. :0.0 Min. :0.0
1st Qu.:1.5 1st Qu.:1.5 1st Qu.:1.5
Median :2.3 Median :2.4 Median :2.3
Mean :2.1 Mean :2.2 Mean :2.1
3rd Qu.:2.7 3rd Qu.:2.8 3rd Qu.:2.7
Max. :3.7 Max. :3.8 Max. :3.5

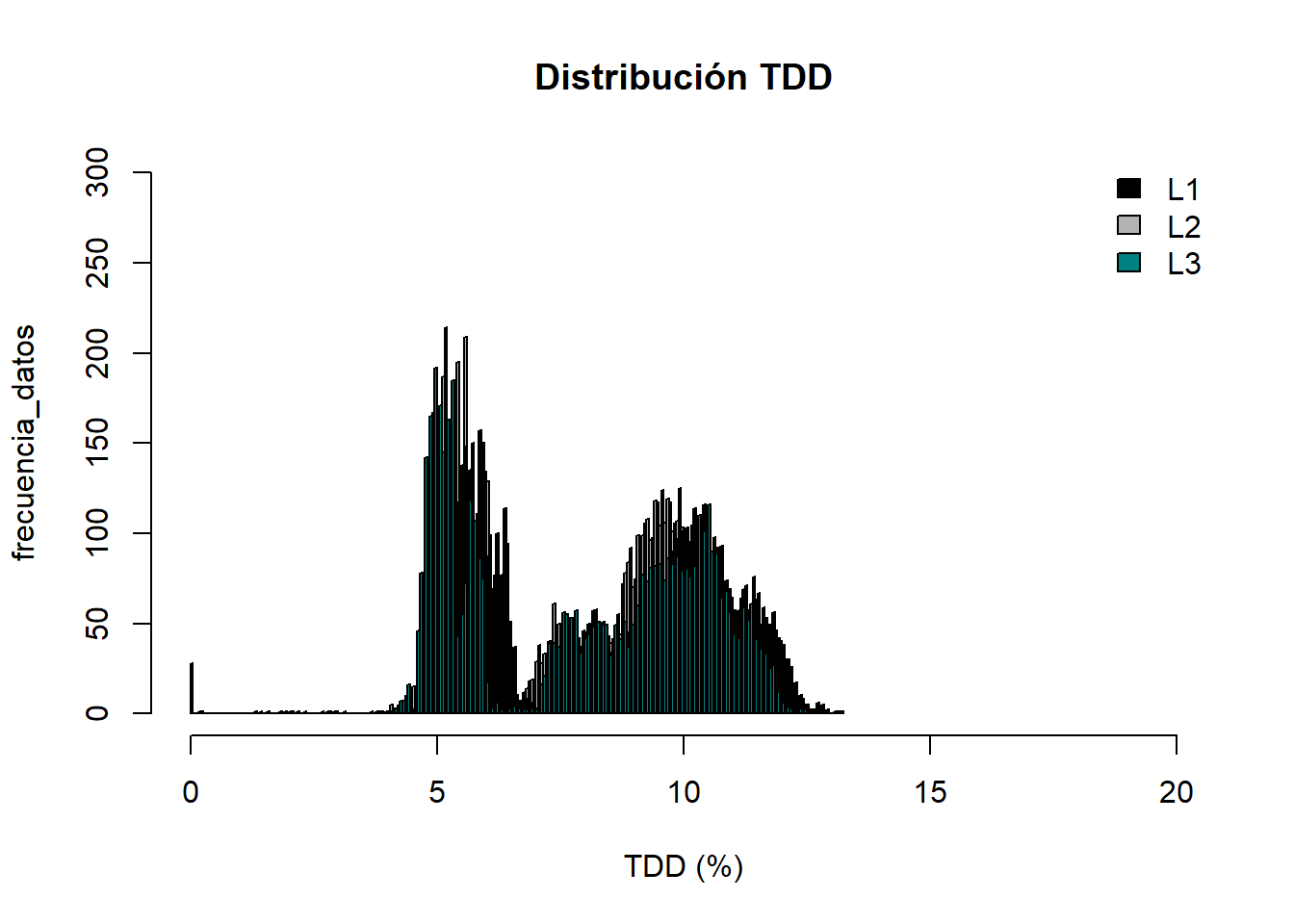

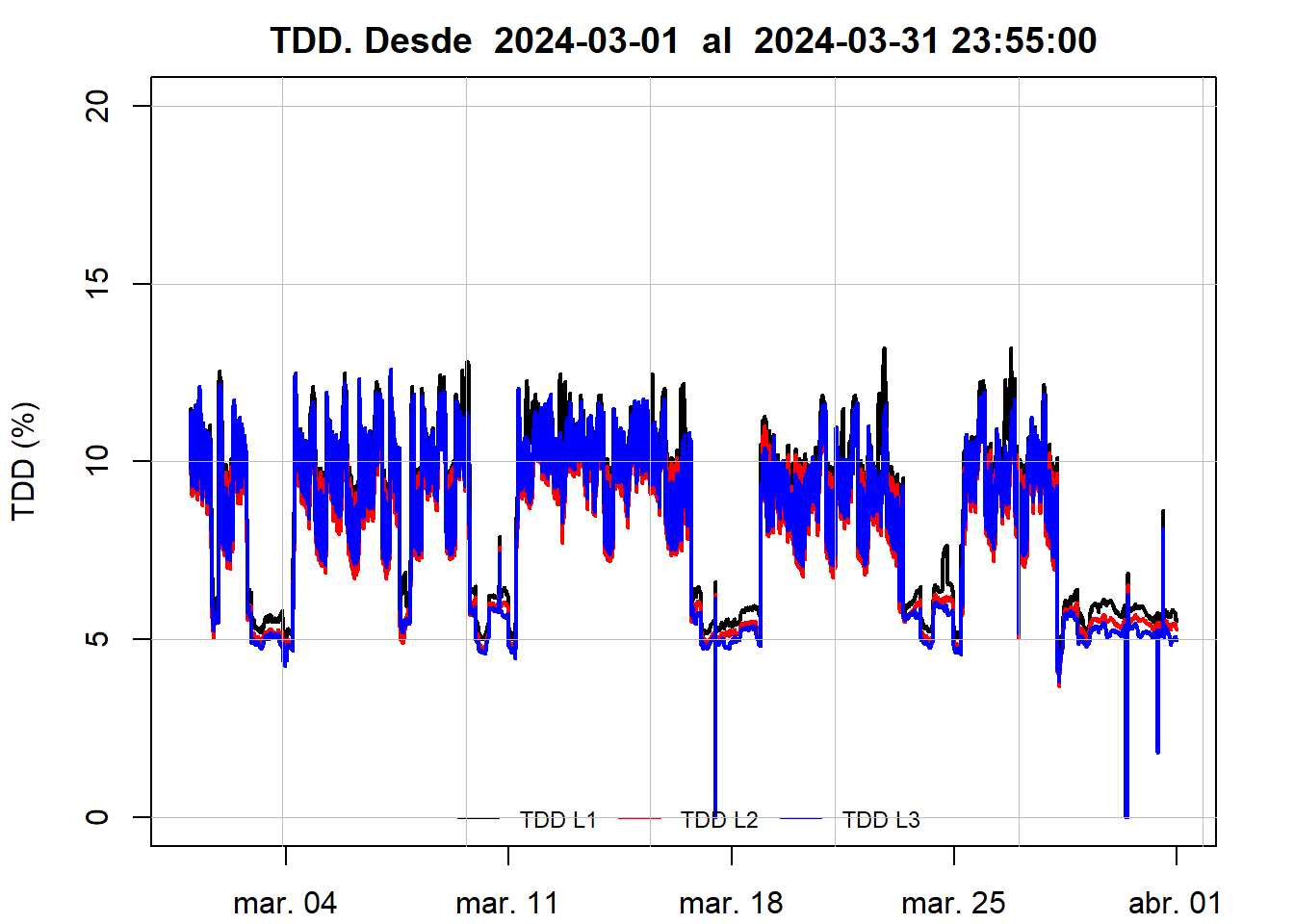

Sección: Armónicas en Corriente

Estadistica Descriptiva de TDD
TDD L1 TDD L2 TDD L3
Min. : 0.0 Min. : 0.0 Min. : 0.0
1st Qu.: 6.0 1st Qu.: 5.6 1st Qu.: 5.4
Median : 9.1 Median : 8.4 Median : 8.5
Mean : 8.5 Mean : 7.9 Mean : 8.0
3rd Qu.:10.5 3rd Qu.: 9.8 3rd Qu.:10.2
Max. :13.2 Max. :11.8 Max. :12.6
